WIKA威卡压力变送器S20系列

时间：2020-05-28 11:56:10

1.品牌介绍

（1）WIKA品牌历史

1946年1月2日，亚历山大·韦根（Alexander Wiegand）和菲利普·卡歇尔（Philipp Kachel）在克林根贝格（Klingenberg）成立了WIKA GmbH。姓氏的前两个字母形成公司名称WIKA。1951年，亚历山大·韦根（Alexander Wiegand）的儿子康拉德·韦根（Konrad Wiegand）接管了管理层。十年后，分支机构的合并为目前位于克林根贝格的公司总部奠定了基础。

（2）WIKA品牌现状

WIKA集团目前拥有10,000名员工，为压力，温度，力和液位测量技术以及流量测量，校准和SF 6气体解决方案的发展提供服务。销售组织的500多名经验丰富的员工可以为客户和用户提供有能力的合作伙伴关系建议。300多名工程师和技术人员研究创新产品，改进的材料和更经济的生产方法。与重要的大学，研究所和工业公司密切合作，开发了针对特定应用的解决方案。

（3）WIKA产品介绍

以客户为中心

我们希望有热情的客户。客户为我们的质量树立了标准。这就是为什么客户的需求和产品的高

质量是我们行动的基准。质量和客户满意度是通过我们公司所有员工的整体表现实现的。

质量责任

我们的质量标准不仅适用于我们的产品，还适用于我们与员工，客户和供应商的往来。

员工责任

威卡（WIKA）的所有员工，都受到客户的期望，产品利益，对环境的责任以及技术和经济上

可行的指导。

公司的每一位员工都为实现我们的质量目标做出了贡献。责任必须由各级和各个职能领域承

担，每个员工都应对其行为和服务的质量负责。

实现我们的质量目标是一项重要的管理任务。在评估员工绩效时，工作质量特别重要。

与供应商合作

为了成为我们客户的创新合作伙伴，我们还希望我们的供应商承担高水平的质量责任，我们将

通过合作来支持这一责任。

连续的提高

不仅错误本身，而且错误原因也必须消除。避免错误优先于消除错误。为了保持管理系统的有

效性并不断提高质量，从而降低成本和增加利润，管理信息系统（MIS）支持企业管理中的管

理。

3. S20压力变送器的应用

关键工业应用

在研发中的苛刻应用

流程行业中的恶劣环境适用于一般工业应用的S-20型压力变送器是要求苛刻的测量任务的客户的理想解决方案。它的特点是具有非常好的精度，坚固的设计和极高的差异性，这意味着它可以适应多种应用。

高质量

坚固的设计使S-20型成为非常高质量的产品，即使在最不利的环境条件下也不会损坏。无论是室外的最低温度，机械工程中的极端冲击和振动负载，还是化学工业中的侵蚀性介质，该压力变送器都可以满足所有要求。

供货

时间本数据表中描述的所有变型都可以在很短的时间内交付。大型库存计划可用于特别紧急的需求。

4. 选型问题

S20系列选型问题:

1) 测量范围是多少？

0 ... 0.04至0 ... 160 MPa(0 ... 10 to 0 ... 20,000 psi)

2) 电气连接有哪些种类？

如符合DIN 175301-803 A标准的赫斯曼接头

3) 过程连接件有哪些？

过程连接可选型号	标准	螺纹规格	最大过压限值	可选择的压力通道
	EN 837	G ⅛ B	80 MPa
		G ¼ B 12)	140 Mpa	0.3 mm / 0.6 mm / 6 mm 14)
				(0.01 in / 0.02 in / 0.24 in 14)
		G ¼ 母头	140 Mpa
		G ½ B 12)	180 MPa (1.4404)	0.3 mm / 0.6 mm
		G ⅜ B	320 MPa(1.4542)	(0.01 in / 0.02 in)
			140 MPa
	DIN 3852-E	G ¼ A 12)	60 MPa	0.3 mm / 0.6 mm
				(0.01 in / 0.02 in)
		G ½ A	60 MPa	0.3 mm / 0.6 mm / 12 mm 14)
				(0.01 in / 0.02 in / 0.48 in 14)
		M14 x 1.5	60 MPa
	DIN 16288	M20 x 1.5	180 MPa
			330 MPa
		M12 x 1.5	140 MPa
	SAE J514 E	7/16-20 UNF BOSS	60 MPa	0.3 mm / 0.6 mm / 6 mm 14)
				(0.01 in / 0.02 in / 0.24 in 14))
		7/16-20 UNF和J514接头， 74°锥面密封	110 MPa

		9/16-18 UNF BOSS	60 MPa
	ANSI/ASME B1.20.1	⅛ NPT	110 MPa
		¼ NPT	150 MPa	0.3 mm / 0.6 mm / 6 mm 14)
				(0.01 in / 0.02 in / 0.24 in 14))
		¼ NPT 母头	150 MPa
		½ NPT 12)	150 MPa (1.4404)	0.3 mm / 0.6 mm / 12 mm 14)
			280 MPa(1.4542)	(0.01 in / 0.02 in / 0.48 in 14))
	KS	PT ¼	160 MPa	0.3 mm / 0.6 mm / 6 mm 14)
				(0.01 in / 0.02 in / 0.24 in 14))
		PT ½	150 MPa
		PT ⅜	140 MPa
	ISO 7	R ¼ 12)	160 MPa	0.3 mm / 0.6 mm / 6 mm 14)
				(0.01 in / 0.02 in / 0.24 in 14))
		R ⅜	150 MPa
		R ½	140 MPa (1.4404)
			284 MPa(1.4542)

4) 非线性误差最高量程是多少？

最高为量程的0.125 %

5) 信号输出可选型号有哪些？

输出信号可选型号：	电流（2线制）	4 ... 20 mA
	电压（3线制）	DC 0 ... 10 V
		DC 0 ... 5 V
		DC 1 ... 5 V
		DC 1 ... 6 V
		DC 10 ... 0 V
		DC 0.5 ... 4.5 V
	比例电压（3线制）	DC 0.5 ... 4.5 V

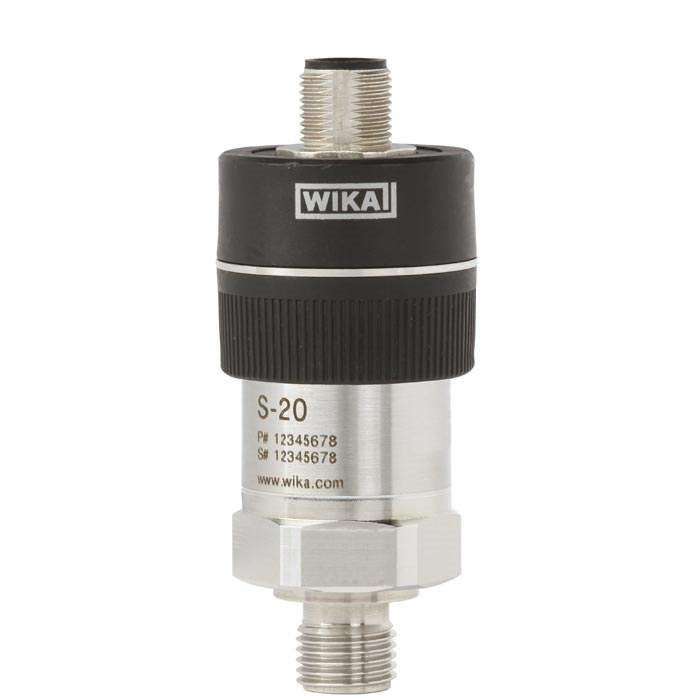

7.相关图片
