WIKA威卡压力传感器A1200系列

时间：2020-05-28 11:49:52

1.品牌介绍

（1）WIKA品牌历史

威卡集团

WIKA在所有测量技术任务方面都是公认的合作伙伴和称职的专家，已有70多年的历史了。随着性能的不断提高，新产品和系统解决方案中采用了创新技术。产品的可靠性以及面对市场所有挑战的意愿帮助WIKA在世界市场上占据了领先地位。

（2）WIKA品牌现状

放眼全球，放眼全球：在1960年成立第一家分支机构之后，WIKA集团现在在全球拥有43个分支机构。其中包括所有中央市场的最先进的生产设施，服务车间，组装设施和补充服务团队。威卡（WIKA）在世界各地都有众多贸易机构。为了能够为客户提供全面的产品范围，通过战略性收购不断扩大服务范围。

（3）WIKA产品介绍

坚固耐用，即使在恶劣的环境下也具有弹性带有IO-Link的压力传感器的坚固设计是专门为极

端环境条件而设计的。通过焊接的M12 x 1连接器，它可以轻松承受高达1,000 g的冲击载荷。它设计用于-40…+ 125°C之间的中等温度，因此几乎可以集成到任何应用中。由于结构稳定，因此停机时间以及相关的维护工作和成本大大降低。

3. A1200压力变送器的应用

机械工具

液压和气动

自动化技术

特殊机械工程

4. 选型问题

A1200系列选型问题:

1) 测量范围是多少？

可根据要求提供0 ... 0.4至0 ... 1,000 bar [0 ... 10至0 ... 15,000 psi] 之间的特殊测量范围

2) 过程连接件有哪些？

过程连接	标准	螺纹	最大压力	密封
	DIN EN ISO 1179-2 (formerly DIN 3852-E)	G ¼ A	600 bar [8,700 psi]	NBR (options: Without, FPM/FKM)
	DIN EN ISO 1179-2 (formerly DIN 3852-E)	G ½ A	400 bar [5,800 psi]	NBR (options: Without, FPM/FKM)
	EN 837	G ¼ B 1)	1,000 bar (14,500 psi)	without (options: Copper, stainless steel)
		G ¼ female 1)	1,000 bar (14,500 psi)	without (options: Copper, stainless steel)
		G ½ B 1)	1,000 bar (14,500 psi)	without (options: Copper, stainless steel)
	ANSI/ASME B1.20.1	¼ NPT 1)	1,000 bar (14,500 psi)	-
	ANSI/ASME B1.20.1	½ NPT 1)	1,000 bar (14,500 psi)	-
	ISO 7	R ¼ 1)	1,000 bar (14,500 psi)	-
	KS	PT ¼ 1)	1,000 bar (14,500 psi)	-
	-	G ¼ female (Ermeto compatible)	1,000 bar (14,500 psi)	without (options: Copper, stainless steel)

3) 信号输出可选型号有哪些？

输出信号

IO-链接

切换输出I

O-Link 1.1

Teach

修订：1.1

SP1

SP2

传输速率：38.4 kBaud（COM2）

PNP

最小循环时间：2.3毫秒

PNP

主端口等级：A

NPN

零点偏移的调整

PNP

最高量程的3％（通过IO-Link）

NPN

开关输出的阻尼

PNP

0 ms ... 65 s（可通过IO-Link调整）

NPN

开机时间

1秒

切换阈值

开关点1和开关点2分别可调

通过IO-Link。

开关点1可以设置为主要压力值

使用示教功能。

切换功能

常开，常闭，窗，滞后

（可通过IO-Link调整）

开关点1的开关功能可以设置为

使用示教功能常闭或常开。

开关电压

电源-1 V

开关电流

最高 250 mA，请参见降额曲线

开关量输出的响应时间

≤5毫秒

服役生涯

1亿个开关周期

4) 电源电压

电源电压	电源
	直流10 ... 32 V
	目前的消费
	≤25 mA
	总电流消耗
	≤0.3 A含开关电流（带一个开关输出）
	≤0.6 A含开关电流（带有两个开关输出）
	参考条件（根据IEC 61298-1）
	温度：15 ... 25°C [59 ... 77°F]
	大气压：860 ... 1,060 mbar [12.5 ... 15.4 psi]
	空气湿度：45 ... 75％r H。
	标称位置：垂直安装校准
	与过程连接的位置
	朝下。
	电源：DC 24 V
	精度规格
	精度，开关量输出
	≤量程的±1％（可选：≤量程的±0.5％）
	长期漂移，开关量输出
	≤±0.1％
	对于测量范围≤0.69 bar [10 psi]，≤±0.2％
	≤±0.26％，以提高过载安全性
	切换电流依赖性
	开关电流大于50 mA时：
	每50 mA附加开关电流≤±0.05％
	没有示教功能的版本，LED状态显示和
	IO-Link 1.1：
	每施加50 mA开关电流≤±0.075％
	额定温度范围内的温度误差
	≤量程的±1.5％
	≤量程的±2.5％，以提高过载安全性
	额定温度范围内的温度系数
	平均TC零点：≤量程的±0.16％/ 10 K
	平均TC跨度：≤±0.16％跨度/ 10 K

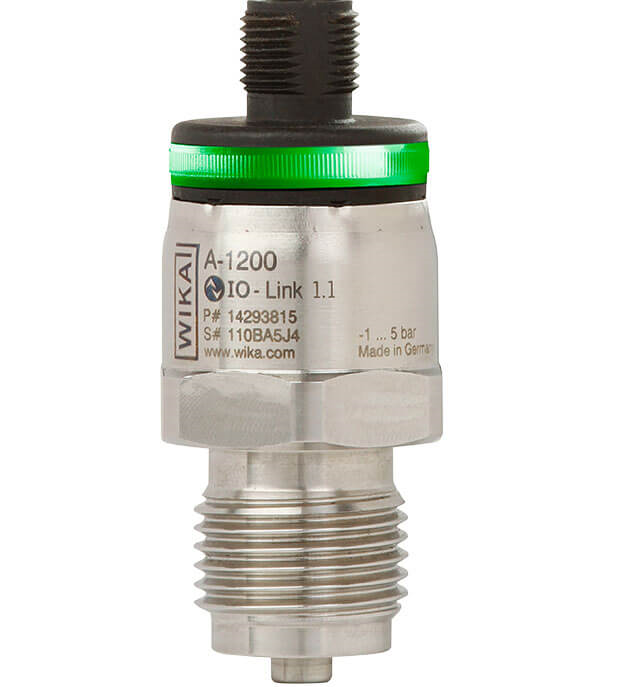

7.相关图片
