HBM C9C系列称重传感器

时间：2020-05-28 11:46:55

1.品牌介绍

（1）HBM品牌历史

HBM在全球设有29个子公司和销售办事处，并在另外60个国家/地区设有代表。除了总部位于德国达姆施塔特的总部外，其他HBM生产和工程设施还位于美国的万宝路（Marlboro），美国的香槟（Champaign），中国的苏州和葡萄牙的波尔图（Porto）。

HBM是通过ISO9001认证的公司之一。1996年，HBM的环境管理体系通过了ISO14001认证。

HBM是Spectris plc的全资子公司，Spectris plc是一家致力于精密仪器和电子控制的集团。

HBM Test and Measurement为许多行业的广泛测量应用提供产品和服务。

全球用户依赖于完整测量链中完美匹配的组件，这些组件可确保测量结果准确性，并能够优化整个产品生命周期：从开发到测试阶段，以及制造和生产。

HBM的产品范围包括传感器，传感器，应变仪，放大器和数据采集系统，以及用于结构耐久性研究，测试和分析的软件。在虚拟和物理测试与测量中，工程和工业的每个分支都可以找到潜在的应用领域。

（2）HBM品牌现状

HBM生产的传感器产品受到消费者的高度信任。如今，HBM全球拥有29个分公司和销售办公室，并在60多个国家设有代表处。在德国达姆斯塔特，美国的马尔伯勒，葡萄牙的波尔图以及中国的苏州设有研发和生产中心。

（3）HBM产品经营范围

HBM 产品范围涵盖传感器、应变片、放大器、数据采集系统以及用于结构耐久性测试和分析的软件。同时涵盖多个领域：称重传感器、力学传感器、扭矩传感器、光纤传感器、压力传感器、位移传感器等。

国家：德国

工厂分：欧洲，中东和非洲

3. 注意事项：

1）所有电缆长度均可与所有插头组合使用。

2）只能与插头选件一起订购TEDS。不能将TEDS和自由电缆末端组合在一起。

3）带线性放大器的型号（VA1和VA2）只能与1.5 m和3 m的电缆长度结合使用；

TEDS不适用于这些测量链。

4.选型问题：

1) 标称（额定）力

2) 精度等级

3) 连接

4) 防护等级符合EN 60529

5) 电缆

6) 电缆长度

5.解决问题：

1）50、100、200、0.5、1、2、5、10、20、50

2）0.2

3）4线电路

4）IP67

5）四线电路，PUR绝缘

6）1.5m、 3m、7m、 12m

6. C9C微型称重传感器

标称（额定）力

F_nom

100

200

0.5

准确性

精度等级

0.2

没有旋转的相对再现性和重复性错误

b_rg

<0.2

相对可逆误差

v_0.5

<0.2

非线性

d_lin

<0.2

相对蠕变

d_cr,F

<0.2

<0.1

温度对灵敏度的影响

在额定（额定）温度范围内

TK_C

% / 10K

0.2

在工作温度范围内

TK_C

% / 10K

<0.5

温度对零信号的影响

在额定（额定）温度范围内

TK₀

% / 10K

<0.2

在工作温度范围中

TK₀

% / 11K

<0.5

电气特性

标称（额定）灵敏度

C_nom

mV/V

相对零信号误差

d_s,0

mV/V

\\+/-0.2

灵敏度误差

d_c

< 1

输入电阻

R_i

250 400

300 450

输出电阻

R_o

200 400

145 450

绝缘电阻

R_is

> 1*10 ⁹

励磁电压的工作范围

B_u,gt

0.5 - 12

参考激励电压

U_ref

连接

4线电路

温度

参考温度

t_.ref

℃

标称（额定）温度范围

B_t,nom

℃

\10 to +70

工作温度范围

B_t,g

℃

\30 to +85

储存温度范围

B_t,S

℃

\30 to +85

机械特征量

max操作力

F_G

% of F_nom

200

120

极限力

F_L

>200

>150

断裂力

F_B

> 400

以额定（额定）力加载时允许的偏心率

e_g

2.6

2.5

3.5

2.6

3.2

1.8

0.8

2.5

标称（额定）位移±15％

S_nom

0.009

0.015

0.019

0.02

0.025

0.04

0.055

0.075

基本共振频率

f_G

kHz

7.3

15.7

3.5

15.1

相对容许振荡应力

F_rb

% of F_nom

ICE 60068-2-6的最大冲击载荷

数

1,000

持续时间

加速

m/s²

1,000

振动应力符合IEC 60068-2-27

频率范围

5 … 65

持续时间

min

加速

m/s²

150

一般信息

防护等级符合EN 60529

IP67

弹簧元件材料

钢

测量点保护

气密焊接

电缆

四线电路，PUR绝缘

电缆长度

1.5m、 3m、7m、 12m

重量

260

7.C9C系列型号

1-C9C/2KN 负荷传感器 HBM

1-C9C/100N 负荷传感器 HBM

1-C9C/200N 负荷传感器 HBM

1-C9C/0.5KN 负荷传感器 HBM

1-C9C/20KN 负荷传感器 HBM

C9C_J_50kN 负荷传感器 HBM

1-C9C/200N 负荷传感器 HBM

1-C9C/20KN 负荷传感器 HBM

1-C9C/2KN 负荷传感器 HBM

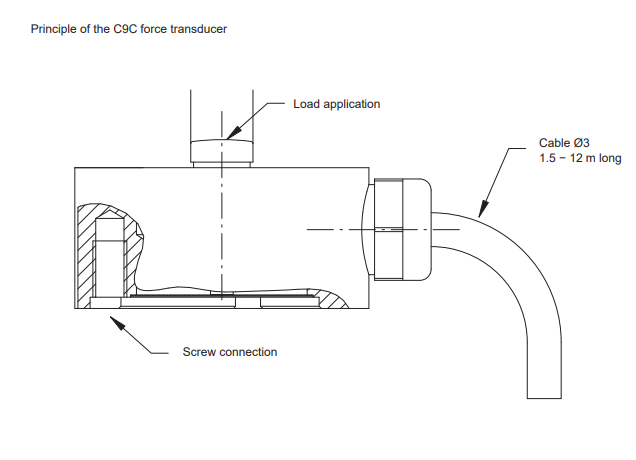

8.相关图片
