HBM T22系列扭矩传感器

1.品牌介绍

（1）HBM品牌历史

HBM在全球设有29个子公司和销售办事处，并在另外60个国家/地区设有独家代表。除了总部位于德国达姆施塔特的总部外，其他HBM生产和工程设施还位于美国的万宝路（Marlboro），美国的香槟（Champaign），中国的苏州和葡萄牙的波尔图（Porto）。

HBM是全球首批通过ISO9001认证的公司之一。1996年，HBM的环境管理体系通过了ISO14001认证。

HBM是Spectris plc的全资子公司，Spectris plc是一家致力于精密仪器和电子控制的集团。

HBM Test and Measurement是技术和市场的领导者，为许多行业的广泛测量应用提供产品和服务。

全球用户依赖于完整测量链中完美匹配的组件，这些组件可确保最大程度的测量结果准确性，并能够优化整个产品生命周期：从开发到测试阶段，以及制造和生产。

HBM的产品范围包括传感器，传感器，应变仪，放大器和数据采集系统，以及用于结构耐久性研究，测试和分析的软件。在虚拟和物理测试与测量中，工程和工业的每个分支都可以找到潜在的应用领域。

（2）hbm品牌现状

HBM一直是传感器领域的技术领先者，生产的传感器产品受到消费者的高度信任。如今，HBM全球拥有29个分公司和销售办公室，并在60多个国家设有代表处。在德国达姆斯塔特，美国的马尔伯勒，葡萄牙的波尔图以及中国的苏州设有研发和生产中心。

（3）hbm产品经营范围

HBM 产品范围涵盖传感器、应变片、放大器、数据采集系统以及用于结构耐久性测试和分析的软件。同时涵盖多个领域：称重传感器、力学传感器、扭矩传感器、光纤传感器、压力传感器、位移传感器等。

国家：德国

工厂分：欧洲，中东和非洲

2. 公司介绍
希而科贸易（上海）有限公司

希而科工业控制设备（上海）有限公司

希而科：德国本土采购，德国仓库拼单操作，为客户节约了成本，提高了采购效率。提供100%原装正品，真正做到了让客户服务满意，采购放心。

地址：上海市浦东新区川沙王桥路999号1034-1035幢

希而科历史： 于1999成立，16年备件销售积累，励志成为国内“零出错率”欧洲工业自动化仪器仪表，备品备件供应商。希而科经营范围：工业控制仪器仪表及零部件、机电产品、计算机硬件及配件、通讯器械、汽摩配件、五金交电、金属材料及制品（钢材、贵金属、稀有金属除外）、建筑装潢材料（钢材、水泥除外）、化工原料及产品（除危险品）、纺织品、日用百货的批发

航班周期：每天安排航班，保证货物时效，

货物包装：长期以来积累了大量货物运输包装经验，所有货物均在国内进行二次包装，规避国内运输风险。

售后服务：客服，返修集中操作，完善的售后系统确保客户无后顾之忧。

处理效率：ERP系统做单，可以提供订单全程查询。

Silkroad24 于 1999 成立，16 年备件销售积累，励志成为国内“零出错率”欧洲工业自动化仪器仪表，备品备件供应商。

3. 注意事项：

1）输出信号范围，其中扭矩和输出信号之间存在可重复的相关性。

2）测试强度/标准：工业环境，电缆长度30 m。 应用程序不在建筑物外。

3）每种不规则应力（弯曲力矩，横向或纵向力，超过标称（额定）扭矩）只能允许达到其指定的静载荷极限，前提是不能同时发生其他不规则应力。 如果不满足此条件，则必须降低极限值。

如果同时出现30％的弯曲极限力矩和横向极限力，则仅允许纵向极限力的40％，并且不得超过额定（额定）转矩。 允许的弯矩，纵向力和横向力会影响测量结果大约 标称（额定）转矩的1％。

4）不得超过额定（额定）转矩。

5）请遵守联轴器的最大扭矩（Tmax）。

6）连接轴短管区域的相对起伏，符合DIN 45670 / VDI 2059。

4.选型问题：

1     标称（额定）扭矩

2     额定转速

3     精度等级

4     传输测量信号

5     测量

6     圆柱轴端

7     扭矩输出信号

5.解决问题：

1     0.5 Nm，1 Nm，2 Nm，5 Nm，10 Nm，20 Nm，50 Nm，100 Nm，200 Nm，500 Nm和1 kNm

2     20000 rpm（取决于测量范围）

3     0.5

4     非接触式

5     在旋转或固定零件上进行测量

6     用于无间隙摩擦接头

7     ±5 V和10±8 mA

6. T22系列扭矩传感器

（1）一般说明：

 仅在将轴安装在联轴器轮毂中时拧紧联轴器的紧固螺栓.

 波纹管联轴器不得超出规定的挠性极限。

 驱动轴和输出轴上必须没有油脂和毛刺。

 轴直径的公差为j6，以产生H7 / j6的最佳配合。

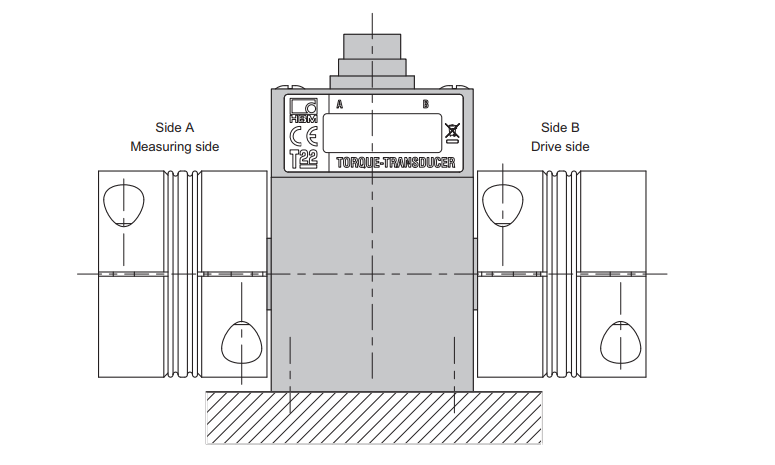

（2）安装位置

T22扭矩传感器可以在任何安装位置（水平，垂直或倾斜）下通过波纹管联轴器进行操作。垂直或倾斜安装时，请确保足够支撑附加元件。

（3）交货条件

a.联轴器和扭矩传感器作为单独的物品交付。

T22的附件，需单独订购

传感器连接电缆，长5 m，订货号。 3‐3301.0158

传感器连接电缆，长10 m，订货号3‐3301.0159

电缆插座，12针（粘合剂），订货号。 3‐3312.0268

b.波纹管联轴器

接线盒，订货号1‐VK20A

接线盒VK20A的附件，需单独订购

1.5 m长（D-Sub，15针-自由端）连接电缆，订货号。 1-KAB151A-1.5

1.5 m长的连接电缆（SUBCON5-自由端），订货号。 1‐KAB152‐1.5

7.相关图片
