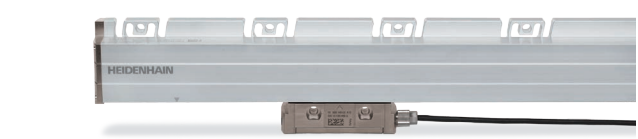

heidenhain/海德汉 密封线性编码器 LC 100系列

产品简介:

自上世纪70年代中期之后，Heidenhain就已成为机床数控系统和驱动系统的重要制造商。Heidenhain的成功离不开对技术研发的大力投入。为保持公司持续发展和技术领先地位，1970年约翰内斯•海德汉博士将其持有的公司股份转入基金会。 这使今天的海德汉公司可投入大量资金进行研发。目前，Heidenhain 在全球49个国家拥有办事处。

详细内容:

希而科特价供应heidenhain/海德汉 密封线性编码器 LC 100系列

希而科特价供应heidenhain/海德汉 密封线性编码器 LC 100系列Heidenhain 品牌历史

Heidenhain 创立于1889年的柏林，其在高精位置测量和控制技术领域处于世界领导地位。其研发的光栅尺和角度编码器被广泛应用于工业机械设备和自动化控制系统，尤其是应用于半导体和电子制造业等领域。最初的产品也是刻度尺和零售用的计价秤。 不久后开始生产机床的光学位置测量系统。 六十年代初期开始转向生产光电扫描的直线光栅尺和角度编码器。 这些发展促成了制造业中许多机器和设备的自动化。

Heidenhain 品牌现状

自上世纪70年代中期之后，Heidenhain就已成为机床数控系统和驱动系统的重要制造商。Heidenhain的成功离不开对技术研发的大力投入。为保持公司持续发展和技术领先地位，1970年约翰内斯•海德汉博士将其持有的公司股份转入基金会。 这使今天的海德汉公司可投入大量资金进行研发。目前，Heidenhain 在全球49个国家拥有办事处。此外Heidenhain的产品经过ISO 9001质量体系和德国标准服务(DAkkS)针对长度和角度检查工序认证，特殊的生产设施和测量设备造就了海德汉的高质量产品。

Heidenhain 产品经营范围

Heidenhain 的产品主要用于精密机床、电子器件的生产和加工设备以及自动化系统和机床。此外，Heidenhain也服务于电梯，医疗器械等行业用户。

主营产品：光栅尺、角度编码器、旋转编码器、长度计、CNC数控系统、后续电子电路、3D测头等。

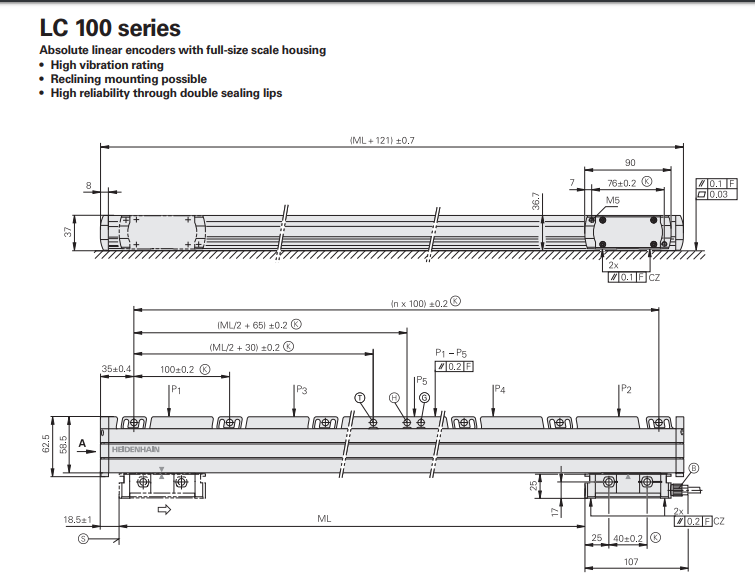

LC 100系列问题

分别有两个型号：LC 115，LC 185

1.      测量标准，线性膨胀系数？

答：具有绝对轨道和增量轨道的DIADUR玻璃秤，光栅周期为20 µm

    αtherm  8 x 10–6 K–1

2. 准确度等级*？

答：测量长度为3040 mm时为±3 µm；±5微米

2.       测量长度ML * ，单位mm多少？

答：140 240 340 440 440 540 640 740 840 940 1040 1140 1240 1340 1440

1540 1640 1740 1840 2040 2240 2440 2640 2840 3040 3240 3440 3640 3840

4040 4240

3.       功能安全适用于？

答：• 符合EN 61508的SIL-2

   • 类别3，符合EN ISO 13 849-1：2008的PL d

4.       全氟辛烷磺酸是？

答：15 x 10 –9 ;

ML> 3040毫米： 25 x 10 –9

（最高海拔6000 m）

5.       安全位置1）？

答：编码器： ±550μm;

ML> 3040毫米： ±2050 µm

（与安全有关的测量步长SM = 220μm）

机械连接：排除故障，可松开外壳和扫描单元（第21页）

6.       接口？

答: EnDat 2.2

7.       订货代号?

答：LC 115  EnDat22

    LC 185  EnDat02

8.       测量步长 ±3 µm，在±5 µm？

答：LC 115  0.001微米，0.010微米

    LC 185  0.005微米，0.010微米

9.       时钟频率 (calc. time tcal)？

答：LC 115  ≤16 MHz（≤5 µs）

    LC 185  ≤2 MHz（≤5 µs）

10.   增量信号？

答：LC 185  1伏PP（20微米）

11.   截止频率–3 dB？

答：LC 185  ≥ 150千赫

12.   电气连接？

答：单独的适配器电缆（1 m / 3 m / 6 m / 9 m）可从两侧连接到安装块

13.   电缆长度？

答：LC 115  ≤ 100 m2

LC 185  ≤ 150 m2

14.   电源电压？

答：DC 3.6 V至14 V

15.   消耗功率（最大）？

答：3.6 V: ≤ 1.1 W; 14 V: ≤ 1.3 W

16.   移动速度？

答：≤ 180米/分钟（最大加速度在测量方向≤百米/秒2）

17.   所需的移动力？

答：≤4 N

18.   55 Hz至2000 Hz的振动会影响 震动11毫秒？

答：外壳：≤200 m / s 2（EN 60 068-2-6）

扫描单位：≤200 m / s 2（EN 60 068-2-6）

≤300 m / s 2（EN 60 068-2-27）

19.   工作温度多少？

答：0°C至50°C

20.   防护EN 60529 3）？

答：按照手册中的说明进行安装时的IP53，带DA 400密封空气的IP64

21.   Mass？

答：0.55千克+ 2.9千克/米的测量长度
