heidenhain/海德汉密封线性编码器 LC 400系列

时间：2020-05-14 15:01:01

产品简介:

详细内容:

希而科特价供应heidenhain/海德汉密封线性编码器 LC 400系列

希而科特价供应heidenhain/海德汉密封线性编码器 LC 400系列Heidenhain 品牌历史

Heidenhain 创立于1889年的柏林，其在高精位置测量和控制技术领域处于世界领导地位。其研发的光栅尺和角度编码器被广泛应用于工业机械设备和自动化控制系统，尤其是应用于半导体和电子制造业等领域。最初的产品也是刻度尺和零售用的计价秤。不久后开始生产机床的光学位置测量系统。六十年代初期开始转向生产光电扫描的直线光栅尺和角度编码器。这些发展促成了制造业中许多机器和设备的自动化。

Heidenhain 品牌现状

自上世纪70年代中期之后，Heidenhain就已成为机床数控系统和驱动系统的重要制造商。Heidenhain的成功离不开对技术研发的大力投入。为保持公司持续发展和技术领先地位，1970年约翰内斯•海德汉博士将其持有的公司股份转入基金会。这使今天的海德汉公司可投入大量资金进行研发。目前，Heidenhain 在全球49个国家拥有办事处。此外Heidenhain的产品经过ISO 9001质量体系和德国标准服务(DAkkS)针对长度和角度检查工序认证，特殊的生产设施和测量设备造就了海德汉的高质量产品。

Heidenhain 产品经营范围

Heidenhain 的产品主要用于精密机床、电子器件的生产和加工设备以及自动化系统和机床。此外，Heidenhain也服务于电梯，医疗器械等行业用户。

主营产品：光栅尺、角度编码器、旋转编码器、长度计、CNC数控系统、后续电子电路、3D测头等。

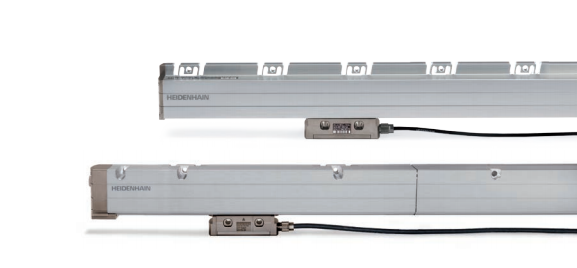

LC 400系列
产品大类	密封线性编码器（Sealed Linear Encoders）
系列	LC 400系列
型号解析	见后页
参数	线性膨胀系数
	测量标准
	准确度等级
	测量长度ML * ，单位mm
	功能安全
	全氟辛烷磺酸
	安全位置1
	接口
	订货代号
	测量步距±3 µm,在±5 µm
	时钟频率（计算时间t cal）
	增量信号
	截止频率–3 dB
	电气连接
	电缆长度
	电源电压
	消耗功率（最大）
	移动速度
	所需的移动力
	55 Hz至2000 Hz的振动会影响，震动11毫秒
	工作温度
	防护EN 60529 3
	Mass
竞争对手系列	无
OEM（贴牌）	无
应用场合	用于数控机床

LC 400系列问题：

两个型号（LC 415，LC 485）

1. 测量标准是什么？

答：带有绝对轨道和增量轨道的DIADUR玻璃秤，光栅周期20 µm

2. 线性膨胀系数是？

答：αtherm 8 x 10 –6 K –1 （安装类型I / II ）；与安装板：α THERM ?? 9 x 10 –6 K –1（安装类型III ）

3. 准确度等级是？

答：±3 µm，±5 µm

4. 测量长度ML ，单位mm？

答：从ML 1340起，可选的安装梁或夹紧元件*最高ML 1240

70 120 170 220 270 320 370 420 470 520 570 620 670 720

770 820 920 1020 1140 1240 1340 1440 1540 1640 1740 1840 2040

5. 功能安全；适用于？

答：• 符合EN 61508的SIL-2

• 类别3，符合EN ISO 13 849-1：2008的PL d

6. 全氟辛烷磺酸？

答：≤15 x 10 –9（最高海拔6000 m）

7. 安全位置1？

答：编码器：±550μm（安全相关的测量步长SM = 220μm）

机械连接：排除故障，可松开外壳和扫描单元（第21页）

8. 接口是多少？

答：EnDat 2.2

9. 订货代号是多少？

答：LC 415 EnDat22

LC 485 EnDat02

10. 测量步距±3 µm？

答：LC 415 0.001微米

LC 485 0.005微米

11. 测量步距在±5 µm？

答：LC 415 0.010微米

LC 485 0.010微米

12. 时钟频率（计算时间tcal）？

答：LC 415 ≤16 MHz（≤5 µs）

LC 485 ≤2 MHz（≤5 µs）

13. 增量信号？

答：LC 485 1伏PP（20微米）

14截止频率–3 dB

答：LC 485 ≥ 150千赫

15.电气连接是？

答：单独的适配器电缆（1 m / 3 m / 6 m / 9 m）可连接到安装块

16. 电缆长度多少？

答：LC 415 ≤ 100 m2

LC 485 ≤ 150 m2）

17. 电源电压是多少？

答：DC 3.6 V至14 V

18. 消耗功率（最大）是多少？

答：3.6 V: ≤ 1.1 W; 14 V: ≤ 1.3 W

19. 移动速度是多少？

答：≤ 180米/分钟（最大加速度在测量方向≤百米/秒2）

20. 所需的移动力多少？

答：≤ 5 N

21. 55 Hz至2000 Hz的振动会影响，震动11毫秒？

答：扫描单位：≤200 m / s 2（EN 60 068-2-6）

壳体不带安装翼梁：≤百米/秒2（EN 60 068-2-6）

壳体与右安装翼梁和电缆出口：≤ 150米/ s ^ 2，左：≤百米/秒2（EN 60 068-2-6）

≤300 m / s 2（EN 60 068-2-27）

22. 工作温度多少？

答：0°C至50°C

23. 防护EN 60529 3？

答：按照手册中的说明进行安装时的IP53，带DA 400密封空气的IP64

24. Mass？

答：编码器： 0.2千克+ 0.55千克/米的测量长度; 安装梁： 0.9 kg / m
