heidenhain/海德汉 长度计 MT 25系列

时间:2020-04-30 16:16:43

产品简介:

  Heidenhain 创立于1889年的柏林,其在高精位置测量和控制技术领域处于世界领导地位。其研发的光栅尺和角度编码器被广泛应用于工业机械设备和自动化控制系统,尤其是应用于半导体和电子制造业等领域。



详细内容:

heidenhain/海德汉 长度计 MT 25系列 希而科

heidenhain/海德汉 长度计 MT 25系列 希而科

Heidenhain 品牌历史

Heidenhain 创立于1889年的柏林,其在高精位置测量和控制技术领域处于世界领导地位。其研发的光栅尺和角度编码器被广泛应用于工业机械设备和自动化控制系统,尤其是应用于半导体和电子制造业等领域。最初的产品也是刻度尺和零售用的计价秤。 不久后开始生产机床的光学位置测量系统。 六十年代初期开始转向生产光电扫描的直线光栅尺和角度编码器。 这些发展促成了制造业中许多机器和设备的自动化。

Heidenhain 品牌现状

自上世纪70年代中期之后,Heidenhain就已成为机床数控系统和驱动系统的重要制造商。Heidenhain的成功离不开对技术研发的大力投入。为保持公司持续发展和技术领先地位,1970年约翰内斯•海德汉博士将其持有的公司股份转入基金会。 这使今天的海德汉公司可投入大量资金进行研发。目前,Heidenhain 在全球49个国家拥有办事处。此外Heidenhain的产品经过ISO 9001质量体系和德国标准服务(DAkkS)针对长度和角度检查工序认证,特殊的生产设施和测量设备造就了海德汉的高质量产品。

Heidenhain 产品经营范围

Heidenhain 的产品主要用于精密机床、电子器件的生产和加工设备以及自动化系统和机床。此外,Heidenhain也服务于电梯,医疗器械等行业用户。

主营产品:光栅尺、角度编码器、旋转编码器、长度计、CNC数控系统、后续电子电路、3D测头等。

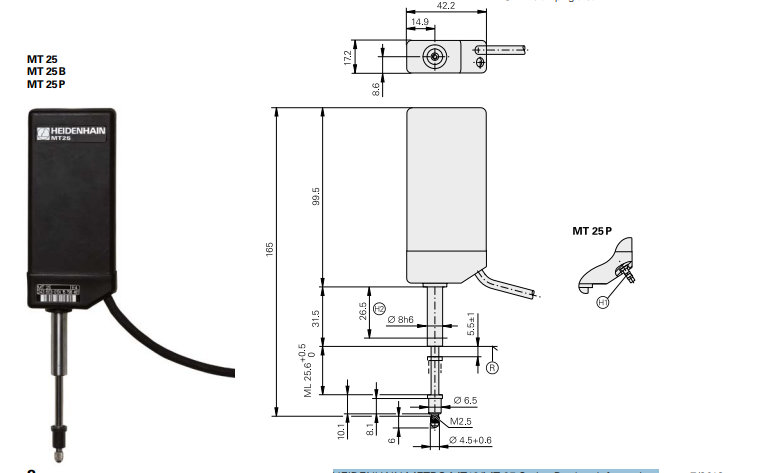

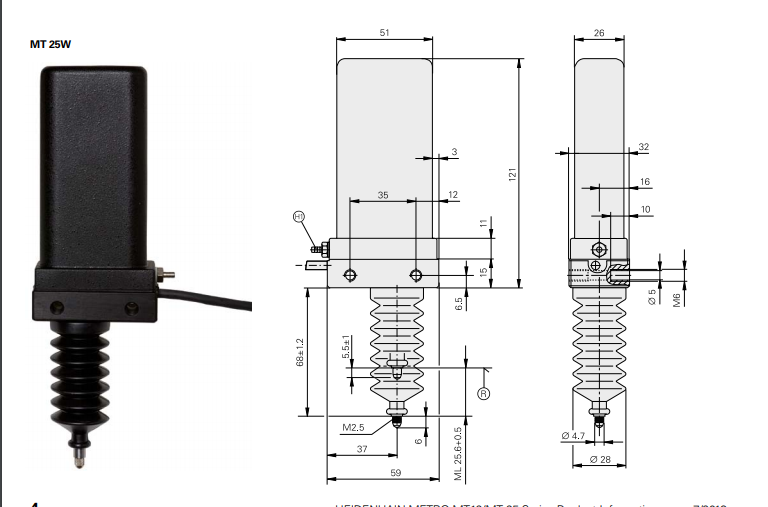

MT 25系列有四个型号

分别是:MT 25  MT 25B  MT 25P  MT 25W



解析问题

1.       柱塞驱动是?

答:MT 25  通过电缆或被测物体

MT 25B 通过电缆或被测物体

MT 25P 气动

MT 25W 通过被测物体或施加负表压(0.8 bar绝对压力)



2.       柱塞静止位置是?

答:MT 25    扩展

MT 25B   扩展

MT 25P   缩回

MT 25W  扩展



3.       柱塞导轨?

答:MT 25    滑动导轨

MT 25B   滚珠导套

MT 25P   滑动导轨

MT 25W  滑动导轨



4.       测量标准是?

答:MT 25    玻璃上的DIADUR光栅; 光栅周期10 µm

MT 25B   玻璃上的DIADUR光栅; 光栅周期10 µm

MT 25P   玻璃上的DIADUR光栅; 光栅周期10 µm

MT 25W  玻璃上的DIADUR光栅; 光栅周期10 µm



5.       系统精度是?

答:MT 25    ±0.5微米

MT 25B   ±0.5微米

MT 25P   ±0.5微米

MT 25W  ±1微米



6.       参考标记?

答:MT 25    大约 距上挡块5毫米

MT 25B   大约 距上挡块5毫米

MT 25P   大约 距上挡块5毫米

MT 25W  大约 距上挡块5毫米



7.       测量范围是?

答:MT 25    25毫米

MT 25B   25毫米

MT 25P   25毫米

MT 25W  25毫米



8.       测力*垂直向下 垂直向上 卧式?

答:MT 25

从积分弹簧

0.6 N0.85 N

0.28 N0.6 N

0.48 N0.73 N

MT 25B

从积分弹簧

0.6 N0.85 N

0.28 N0.6 N

0.48 N0.73 N

不带弹簧的柱塞的固有重量:

MT 12B:向下0.12 N

MT 25B:向下0.16 N

MT 25P

从施加压缩空气开始

0.2 N1.1 N

0.2 N0.9 N

0.2 N1.0 N

MT 25W

带延长柱塞

3.5 N0.5 N

3 N0.2 N

3.25 N0.35 N

带回缩柱塞

4.4 N1.4 N

3.8 N1.4 N

3.95 N1.05 N



9.       径向力1)?

答:MT 25    0.2N

MT 25B   0.8N

MT 25P   0.2N

MT 25W  0.2N



10.   操作态度?

答:MT 25    任何

MT 25B   任何,没有弹簧的版本:垂直向下

MT 25P   任何

MT 25W  任何



11.   振动552000 Hz;震动11毫秒?

答:MT 25    100 m/s2(EN 60068-2-6)

1000 m/s2(EN 60068-2-27



MT 25B   100 m/s2(EN 60068-2-6)

1000 m/s2(EN 60068-2-27)



MT 25P   100 m/s2(EN 60068-2-6)

1000 m/s2(EN 60068-2-27)



MT 25W  100 m/s2(EN 60068-2-6)

1000 m/s2(EN 60068-2-27)



12.   防护EN 60529

答:MT 25    IP 50

MT 25B   IP 50

MT 25P   IP 60

MT 25W  IP 64



13.   工作温度?

答:MT 25    10°C50°C; 参考温度20°C

MT 25B   10°C50°C; 参考温度20°C

MT 25P   10°C50°C; 参考温度20°C

MT 25W  10°C50°C; 参考温度20°C



14.   储存温度?

答:MT 25    30°C70°C

MT 25B   30°C70°C

MT 25P   30°C70°C

MT 25W  30°C70°C



15.   扣紧?

答:MT 25    夹紧柄Ø8h6

MT 25B   夹紧柄Ø8h6

MT 25P   夹紧柄Ø8h6

MT 25W  平面59毫米x 14毫米; 2M6螺钉



16.   不含电缆重量?

答:MT 25    200 g

MT 25B   200 g

MT 25P   300 g

MT 25W  500 g



17.   接口?

答:MT 25   11 µAPP

MT 25B  11 µAPP

MT 25P   11 µAPPg

MT 25W  11 µAPPg



18.   测量速度?

答:MT 25   60m / min(柱塞耦合;取决于后续电子设备)

MT 25B  60m / min(柱塞耦合;取决于后续电子设备)

MT 25P   60m / min(柱塞耦合;取决于后续电子设备)

MT 25W  60 m / min(柱塞耦合;取决于后续电子设备)



19.   电气连接?

答:MT 25    1.5 m电缆,带M23连接器(公)9

MT 25B   1.5 m电缆,带M23连接器(公)9

MT 25P   1.5 m电缆,带M23连接器(公)9

MT 25W  1.5 m电缆,带M23连接器(公)9



20.   电缆长度?

答:MT 25    用海德汉电缆≤30 m

MT 25B   用海德汉电缆≤30 m

MT 25P   用海德汉电缆≤30 m

MT 25W  用海德汉电缆≤30 m



21.   电源电压?

答:MT 25    5 VDC±0.25 V / <70毫安

MT 25B   5 VDC±0.25 V / <70毫安

MT 25P   5 VDC±0.25 V / <70毫安

MT 25W  5 VDC±0.25 V / 70毫安



系列图片
