Asphericon 厂家介绍
asphericon——以制造非球面镜片的技术通过技术性的革新，开创了新高度的光学精度和质量的维度。
由于其径向变化的曲率半径，非球面具有比球面透镜更好的成像性能。
这种优势不仅影响单个光学器件，而且尤其是在光学系统中，非球面透镜可以显着减小其尺寸。
专注于这种特殊的镜片形状，asphericon不断开发我们的产品范围。可以处理所有波长的各种形状和材料。

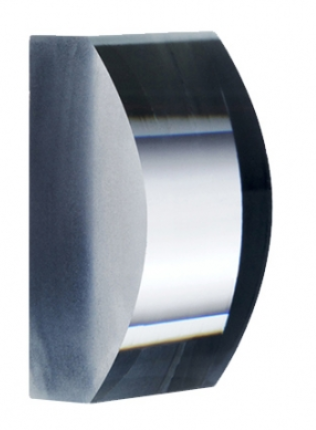

CHL透镜
精选的非球面圆柱体的RMSi表面形状偏差小于0.5µm，是用高折射率玻璃制成的，可特别用于激光应用。
CHL系列选型问题
问题一：
|
|
CHL - - -S-U
1.
①处表示什么含义？
① 处表示：尺寸(直径)mm
2 ②初表示什么含义？
②
处表示：有效焦距EFL [mm]
问题二：CHL系列
用什么材质？
答：材质为：S-LAH64
问题三：CHL系列表面形状偏差（RMS）[nm]
答：500mm
CHL10-08-SU
技术指标
尺寸[mm]
10.0 x 10.0
有效焦距EFL [mm]
8.0
数值孔径（NA）
0.49
f /天
0.8
工作距离WD [mm]
6.3
设计波长[nm]
780
材质
S-LAH64
表面形状偏差（RMSi）[nm]
500
中心厚度Tc [mm]
3.0
自由孔径CA（col）[mm]
8.0 x 8.0
自由孔径CA（foc）[mm]
8.0 x 7.1
表面缺陷[划痕/开挖]
60-40
激光破坏阈值
12 J /cm²，100 Hz，6 ns，532纳米
符合RoHS
是的
是一种精密的非球面标准非球面组件（RMS <0.5 µm）。在CNC机器的基础上打磨和抛光的镜片在制造质量和公差方面满足最高要求
CHL10-08-S-U
CHL12-10-S-U
CHL15-12-S-U
CHL18-15-S-U
CHL20-18-S-U
CHL25-20-S-U
CHL30-26-S-U
CHL45-32-S-U
CHL50-40-S-U
